東風CL5091ZYSBEV純電動壓縮式垃圾車

發布日期:24-11-05

全方位高清圖展示

GAO QING TU SHOW
東風CL5091ZYSBEV純電動壓縮式垃圾車 東風CL5091ZYSBEV純電動壓縮式垃圾車 東風CL5091ZYSBEV純電動壓縮式垃圾車 東風CL5091ZYSBEV純電動壓縮式垃圾車 東風CL5091ZYSBEV純電動壓縮式垃圾車

新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介:

純電動汽車(Blade Electric Vehicles,BEV)是一種采用單一蓄電池作為儲能動力源的汽車,它利用蓄電池作為儲能動力源,通過電池向電動機提供電能,驅動電動機運轉,從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等,這些電池可以提供純電動汽車動力。同時,純電動汽車也通過電池來儲存電能,驅動電機運轉,讓車輛正常行駛。

純電動專用車優點:

(1) 零排放。純電動汽車使用電能,在行駛中無廢氣排出,不污染環境。

(2) 能源利用率高。有研究表明,同樣的原油經過粗煉, 送**電廠發電,經充入電池,再由電池驅動汽車, 其能量利用效率比經過精煉變?yōu)槠停俳?jīng)汽油機驅動汽車的要高。

(3) 結構簡單。因使用單一的電能源,省去了油箱、發動機、變速器、冷卻系統和排氣系統,相比傳統汽車的內燃汽油發動機動力系統,其結構大為簡化。

(4) 噪聲小。在行駛過程中振動及噪聲小,車廂內外十 分安靜。

(5) 原料廣。使用的電力可以從多種一次能源獲得,如煤、核能、水力等,解除了人們對石油資源日見枯竭的擔心。

(6) 移峰填谷。對于發電企業和電力公司來說,電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電,可以 平抑電網的峰谷差,使發電設備日夜都能充分利用,從而大大提高經濟效益。

壓縮垃圾車介紹及性能特點:

**技術:采用國內**技術高強度的 U 形整體成型桁槽,作為垃圾推板的活動導軌,受壓能力強,抗變形能力好。

污水分離:采用導流式污水收集裝置,可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用污水收集箱中,有效防止因污水泄漏而造成的二次污染。

容積更大:垃圾箱體采用弧形設計,美觀,結構性能強,有效容積大。

高強度鋼板:垃圾箱等主要部件采用上海寶鋼產 B480GNQR 高強度耐候鋼板制作,整體結構性能突出,抗沖擊性能強。

液壓密封:填裝器與箱體結合部結構合理,采用液壓鎖緊全密封技術,密封性能好。 二級自鎖:填料器具有舉升油缸自鎖功能,同時配合安全棒進行二級保護、安全可靠。緊急制動:具有全車緊急制動按鈕。

多重操作:可選裝 240L(單桶、雙桶)或 360L、660L 標準桶提升翻轉機構,也可選裝掛桶、落地式翻斗、擺臂斗機構。具備自動、手動雙套操縱方式,能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業,方便高效。


1          產品簡述

1.1     產品簡述

東風純電動壓縮垃圾車是在東風純電動二類底盤的基礎上,加裝垃圾箱、垃圾填充器、液壓系統,由機械、液壓(氣路)、電器三部分合為一體的專用垃圾處理、轉運作業車。


工作原理:整車為全密封型,自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱,徹底的解決了垃圾運輸過程中的二次污染,具有壓力大、密封性好、操作方便。安全等優點。

1.1     使用場景

該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。

2、產品性能特點

2.1 、產品性能特點

(1) 弧形箱體,大大增加箱體容積,增加整車美觀程度。

(2) 底盤電機直接取力,專車專配,**匹配,無取力器,比柴油車更節省步驟、故障率更低。


(3) 油泵采用國內知名品牌海普瑞斯液油泵,加裝壓實閥,增加壓縮密度、提高裝載量。裝載量相當于同噸級排非壓縮垃圾的兩倍半。

(4) 油箱加大,容積增大,防止液壓油高溫,所有液壓油必須通過液壓油過濾機加入油箱,從而過濾液壓油內的雜質,減少故障率,有效的防止配件損壞,多路閥采用中外合資品牌, 海普瑞斯多路閥,海普瑞斯油缸匹配使用,故障率低,CAN 總線**方式;接線少,故障率低, 自動顯示故障碼,方便維護維修。

(5) 作業自動化:采用光電開關加時間雙系統**,帶一鍵卸料,帶無線遙控裝置,全部填裝排卸作業中只需司機一人操作,可設定全自動和半自動 2 種操作模式,不僅減輕環衛工人的勞動強度, 而且大大改善了工作環境。

(6) 作業系統具有電腦**和手動操縱雙重功能,大大地保障和提高車輛的使用率。

(7) 翻轉機構:可選裝配置帶垃圾筒(或斗)的翻轉機構。

2.2 、產品優勢

(1) 由于壓縮式垃圾車上裝結構復雜,自質量較大,降低壓縮式垃圾車自質量,提高其 載荷利用率,將降低車輛運營成本。因此采用高強度材料,以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件,采用集成化程度較高的零部件,以減少空間占用和自質 量,同時有利于改善液壓系統的工作性能。

(2) 專人試車;模擬各種復雜工作環境,所有壓縮發車前實物測試。

(3) 售后保障;非客戶人為損壞,任何故障無條件售后,客戶零費用解決。

2.3 、注意事項:

1、 作業時應避免無關人員靠近車輛,特別是車輛后部。

2、 垃圾應均勻放入填料斗中,不要集中在一側,使車輛**偏移,或者在填料口斗口沿垃圾堆放過高,影響壓填垃圾和垃圾在垃圾箱內均勻分配。

3、 壓填作業時應注意觀察,發現有大塊不能壓縮的其他垃圾(非生活垃圾)須及時停止作業, 清除后再繼續作業,避免損壞車輛的工作裝置,嚴禁壓縮建筑垃圾,

4、 卸料作業舉升、落下填充器時要確認周圍的安全,慎重地進行操作,切勿在斜坡上舉升填裝器, 否則易**后移造成翻車事故。

5、 填充器在沒有落下且鎖止前,不得進入正常行駛。

2.4 、底盤

底盤采用東風純電動二類底盤,各總成匹配合理,完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點:

(1)                       動力電池布置方式采用側掛布置,采用窄托架裝配,適應各類專用上裝改裝需求;

(2)                       駕駛室標配中控鎖,MP5,包裹式航空氣囊減震座椅,高密度海綿,設置杯托、卡槽、儲物盒等 10 余處儲物空間,帶來舒適駕乘體驗;


(3)                       整車輕量化設計,**總質量為 8995g;

(4)                       搭載 144kWh 大容量動力電池,滿足各類環衛清洗車、垃圾收運車使用需求,動力電池標配水循環熱管理系統,滿足車輛在各種環境條件下使用需求;

(5)                       配備大功率上裝取電接口,滿足各類專用車上裝電動化需求。

(6)        零污染、低噪音,有效的保護環境,節約燃油能源,使用成本更低。

(7)        底盤承載能力強:后雙胎、軸距多樣化        **爬坡度超 20%,適合各種路況作業

(8)        上裝取電范圍廣,適合各類環衛車改裝

(9)           轎車化內飾及舒適性設置,電子化操控

(10)       安全可靠:配置中航鋰電國內高端電池品牌

(11)        增配置:電源總開關,電池加熱系統

(12)        整車配置電量大,長時間作業無憂慮

3、產品主要技術參數

3.1 、車型基本參數表

公告型號

CL5091ZYSBEV 型純電

動壓縮式垃圾車

外形尺寸

7288,7380X2250X2750

底盤型號

EQ1090KACEV

上裝容積

8m3

總質量

8995 KG

上裝電動機額定功率

30KW

整備質量

6950

上裝每小時消耗電量

25KWH

軸距

3800

建議充電樁功率

120KW

輪胎

8.25R16LT

14PR,9.5R17.5 14PR

充電時間(建議功率下)

約 1.5 小時

軸數

2

備注:1、防護材料:Q235 碳鋼,連接方式:側面防護采用焊接連接在副梁上,后部防護由專用裝置代替:外形長方體,長×寬× 高:2140×80×580,離地面高度 380mm;2、專用裝置:壓縮裝置,箱體,主要用于城鎮環衛垃圾的運輸;3、選裝后擺臂裝置和垃圾斗裝置;4、儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/ 江西星盈科技有限公司;5、電機的額定/峰值功率分別

為:80kW/145kW;6、ABS 型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司;7、長度關系(總長=前懸+軸距+ 后懸+后伸量,單位:mm):后擺升起放置

時:7288=1123+3800+2150+215;后擺水平放置

時:7380=1123+3800+2150+307

底盤電機**功率

145 KW

電池組額定電壓

444 V

電池電量

144 KWH

底盤滿載續航里程

300KM

電池類別

磷酸鐵鋰蓄電池

電池品牌

中航鋰電

燃料種類

純電動

環保

免征

3.2 、底盤基本參數表

一、車型底盤參數表

項目

參數

備注

車型

9T 中卡底盤

/


底盤尺寸(mm

6238,

6738*2150*2360

/

軸距(mm

3300/3800

/

/后懸(mm

1123/1815

/

/后輪距(mm

1760/1630

/

二類底盤整備質量(kg

3900

/

**總質量(kg

8995

/

**車速(km/h

90

/

續駛里程(km

300

滿載 40km/h 等速

充電時間(min

30

20%-90%soc

0-50km 加速性能(s

≤12

滿載

制動性能

制動距離(m

≤8.5

滿載 30km/h 初速度

平均減速度

m/s2

≥6

制動穩定性

不超過 3m 試驗通道

駐車制動坡度(%

≥18

滿載

二、車型底盤配置表

系統

項目

配置情況

車型

9T 中卡底盤

車身

駕駛室

東風凱普特 K 系列 2018 款單排駕駛室

乘載人數

3

電機

類型

永磁同步

額定/峰值功率(kW

80/145

額定/峰值扭矩(Nm

611/1800

額定/峰值轉速(rpm

1250/3500

冷卻方式

水冷

電控

集成**器

包含 MCU、油泵 DC/AC、氣泵 DC/AC、DC/DC、

PDU、上裝取電接口

冷卻方式

水冷

動力電

電池電量(kWh

144.86


電芯類型

磷酸鐵鋰

溫控系統

標配加熱帶

底盤系統

車架幅面尺寸(mm

192*65

車架寬度(mm

800

前板簧

8

后板簧

10+7

減震器

雙向筒式減震器

前橋

3t 工字梁前橋

后橋

6.5t 沖壓焊接整體式后橋

主減速比

5.29

輪胎規格

8.25R16LT 14PR,

9.5R17.5 14PR

方向機類型

機械循環球式

方向助力型式

電動液壓助力

制動型式

氣制動

行車制動器

鼓式制動器

駐車制動器

彈簧儲能式

功能配置

空調

單冷空調+PTC 暖風

安全配置

ABS

其他功能

數據采集終端(T-box);液晶 CAN 儀表;倒車?yán)走_;定速巡航

3.3 、 整車專用參數表

箱 體參數

箱體厚度 /涂層

5mm/(罐體內部做防銹涂層)

箱體容積

8m3

罐體材質

Q235 碳鋼

上裝

電機

類型

永磁同步電機

冷卻方式

水冷

專用參數

操作方式

遙控、手動、電動

驅動方式

永磁同步電機驅動,可根據需要實時調速,取力操作與底盤行

駛系統無任何關聯,用車體驗感**。

液壓油缸

型式

焊接式液壓油缸


品牌

海普瑞斯

氣控閥

漢晟

液壓閥組

中梅/海普瑞斯

上裝**器

漢晟

填充器

CL-XLY

整車技術參數

產品**

程力牌

公告批次

344

產品名稱

純電動壓縮式垃圾車

產品型號

CL5091ZYSBEV

總質量(Kg)

8995

罐體容積(m3)

額定載質量(Kg)

1850

外形尺寸

7288,7380x2250x2750

整備質量(Kg)

6950

貨廂尺寸

xx

額定載客(人)

準拖掛車總質量(Kg)

接近角/離去角(°)

21/12

前懸/后懸

1123/2150

軸荷(Kg)

3000/5995

**車速(Km/h)

90

備注

1、防護材料:Q235 碳鋼,連接方式:側面防護采用焊接連接在副梁上,后部防護由專用裝置代替:外形長方體,長×寬×高:2140

×80×580,離地面高度 380mm;2、專用裝置:壓縮裝置,箱體,主要用于城鎮環衛垃圾的運輸;3、選裝后擺臂裝置和垃圾斗裝置;4、儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/江西星盈科技有限公司;中航鋰電科技有限公司;選裝 ETC;5、電機的額定/峰值功率分別為:80kW/145kW;6、ABS 型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司;7、長度關系(總長=前懸+軸距+后懸+后伸量,單位:mm):后擺升起放置時:7288=1123+3800+2150+215;后擺水平放置時:7380=1123+3800+2150+307

底盤技術參數

底盤型號

EQ1090KACEV

底盤品牌

東風牌

生產企業

東風汽車股份有限公司

生產地址

湖北省襄陽市

軸數

2

輪胎數

6

軸距

3300,3800

輪胎規格

8.25R16LT 14PR,9.5R17.5 14PR

鋼板彈簧片數

8/10+7

前輪距

1760

后輪距

1630

燃料種類

純電動

排放依據標準

發動機型號

發動機生產企業

排量

功率(Kw)

TZ290XSZ

成都中車電機有限公司

0

145


4、產品主要結構

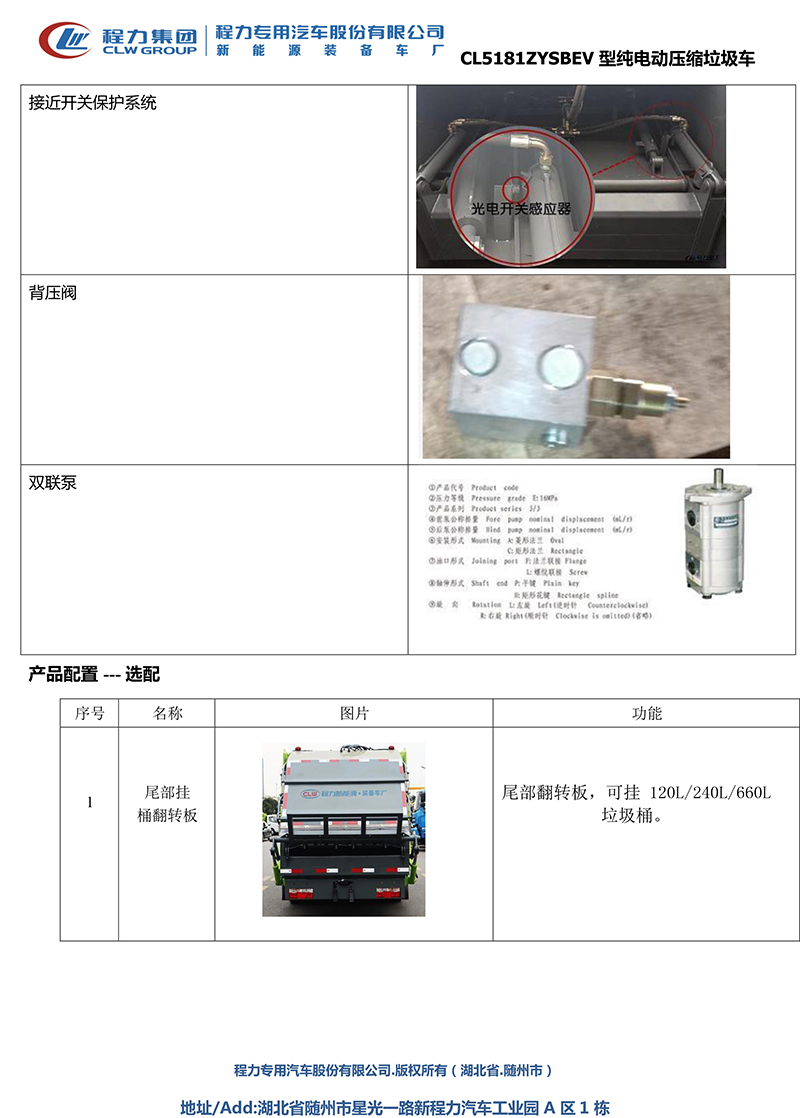

4.1 、整車基本結構分解




/202411/1730772835_f5a34549493f874a4e36.jpg/202411/1730772835_2bd023246b98451bfd50.jpg/202411/1730772835_dbbd8d1810afc534fe32.jpg/202411/1730772836_6dae2e37ca1eff5863eb.jpg
